Co je tepelně odolná elektrická manžeta?

Úvod: Kritický štít pro vysokoteplotní kabeláž

Ve spletitých sítích, které pohánějí náš moderní svět, od průmyslových strojů a automobilových systémů až po specializované spotřebiče, je elektrické vedení životně důležité. Toto záchranné lano je však v mnoha aplikacích neustále ohroženo, je vystaveno extrémním teplotám, abrazivním povrchům, agresivním chemikáliím a otevřenému plameni. Standardní izolace drátu, i když je dostatečná pro benigní prostředí, může při takovém namáhání rychle degradovat, což vede k porušení izolace, zkratům, obloukovým poruchám a nakonec ke katastrofálním selháním systému nebo požárům. To je místo, kde se specializuje tepelně odolná elektrická objímka se stává nejen doplňkem, ale nezbytnou součástí bezpečnosti a dlouhé životnosti systému. Na rozdíl od základního spirálového obalu nebo standardního pláště jsou tyto návleky vyrobeny z pokročilých materiálů speciálně navržených tak, aby fungovaly jako odolná ochranná bariéra. Jsou navrženy tak, aby si zachovaly svou strukturální integritu a izolační vlastnosti v prostředích, kde mohou teploty stoupat od několika stovek až po více než tisíc stupňů Celsia. Výběr vhodného pouzdra je kritickým technickým rozhodnutím, které vyvažuje faktory, jako je nepřetržitá provozní teplota, flexibilita, chemická odolnost a povinné bezpečnostní certifikace. Pochopení různých typů, materiálů a aplikací těchto ochranných řešení je klíčem k zajištění spolehlivého výkonu a předcházení nákladným prostojům nebo nebezpečným situacím v náročných provozních podmínkách.

• Zabraňuje rozpadu izolace: Chrání izolaci primárního vodiče před měknutím, prasknutím nebo roztavením, když je vystavena blízkým zdrojům tepla.
• Zmírňuje otěr a opotřebení: Působí jako obětní vrstva proti vibracím, oděru o kovové hrany a mechanickému nárazu a zachovává integritu vodiče.
• Obsahuje nebezpečí požáru: Mnoho vysoce kvalitních návleků je ze své podstaty samozhášivé nebo samozhášivé, což zabraňuje šíření plamenů po svazku drátů.

Pochopte své potřeby: Kdy je tepelně odolný návlek nezbytný?

Identifikace aplikací, které vyžadují a tepelně odolná elektrická objímka je prvním krokem k účinné ochraně. Potřeba vzniká všude tam, kde jsou dráty nebo hadice vedeny v blízkosti součástí, které generují značné teplo, nebo jsou přítomny v prostředích s vysokou okolní teplotou. Typickým příkladem je pod kapotou vozidla, kde je hledání efektivní řešení drátěných objímek automobilového prostoru motoru je běžné. Kabelové svazky zde vedou nebezpečně blízko výfukového potrubí, turbodmychadel a bloků motoru, čelí nejen sálavému a konvektivnímu teplu, ale také oleji, palivu a chladicí kapalině. Kromě automobilového průmyslu představují podobné výzvy průmyslová zařízení, jako jsou ocelárny (v blízkosti pecí), závody na zpracování potravin (v blízkosti pecí), zařízení na výrobu energie a svařovací zařízení. Cílem vysokoteplotní elektrická ochrana vodiče je vytvořit řízené tepelné prostředí kolem kabelu a udržovat teplotu jádrového vodiče v rámci jmenovitých bezpečných provozních limitů. To přímo prodlužuje životnost elektroinstalace, zabraňuje nepříjemnému vypínání v důsledku selhání izolace a je základním aspektem funkční bezpečnosti při konstrukci strojů.

• Automobilový průmysl a doprava: Motorové prostory, senzory výfukového systému, baterie hybridního/elektrického vozidla a kabely motoru.

Průmyslové stroje:

Elektroinstalace pecí a pecí, přívody motorů v těžké technice, ovládací kabely ve slévárnách.
• Letectví a obrana: Elektroinstalace motorového prostoru, avionika v blízkosti zdrojů tepla, aplikace vojenských vozidel.
• Komerční spotřebiče: Vnitřní rozvody komerčních pecí, ohřívačů a průmyslových sušiček.

Hluboký ponor s materiálem: Prozkoumání běžných typů rukávů

Výkon objímky je zásadně určen jejím základním materiálem. Každá skupina materiálů nabízí odlišnou rovnováhu vlastností přizpůsobených různým výzvám v oblasti vysokoteplotní elektrická ochrana vodiče .

Sklolaminátový rukáv: Klasický pracant

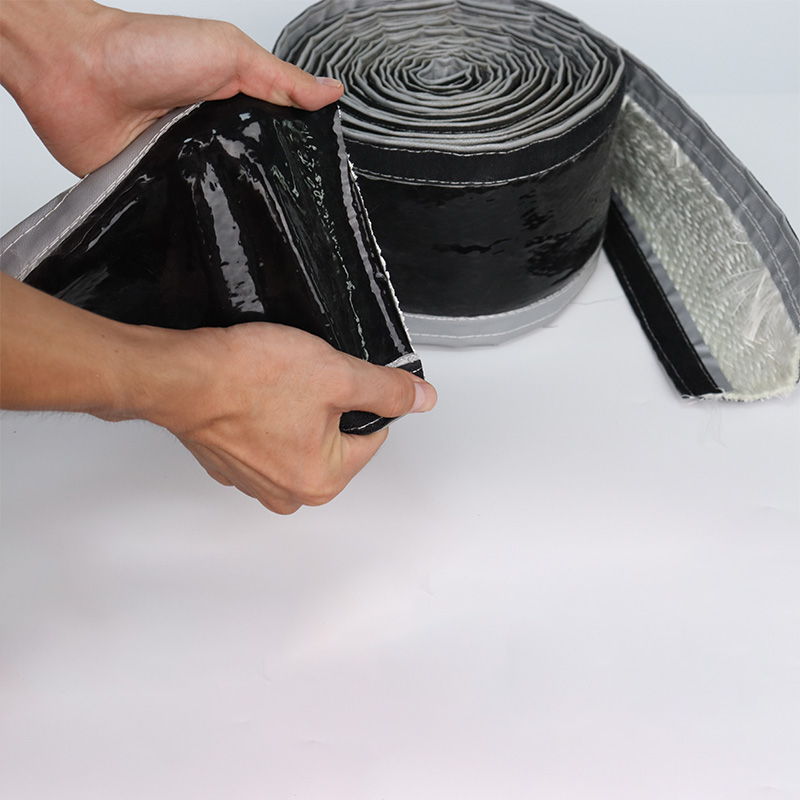

The sklolaminátové žáruvzdorné pouzdro na dráty je jedním z nejuznávanějších a nejdůvěryhodnějších řešení pro aplikace s extrémními teplotami. Je vyrobena z jemných vláken skelného vlákna, která jsou vetkaná do pružného trubicového opletu. Ve své čisté, nepotažené formě vydrží trvalé teploty až 540 °C (1000 °F) nebo vyšší, nabízí vynikající tepelnou izolaci a vlastní odolnost vůči plameni. Základní vazba však může být abrazivní a může umožnit pronikání vlhkosti. Pro zvýšení výkonu je sklolaminátová manžeta často impregnována nebo potažena materiály, jako je silikon, polyuretan nebo akryl. Silikonem potažené sklolaminátové pouzdro například získává zlepšenou flexibilitu, lepší odolnost proti vlhkosti a mnoha chemikáliím a hladší povrch, který je šetrnější k sousedním součástem, což z něj činí vynikající volbu pro komplexní řešení drátěných objímek automobilového prostoru motoru .

• Maximální teplotní odolnost: Bezkonkurenční nepřetržitá tepelná tolerance, často používaná pro nejextrémnější prostředí.
• Vynikající dielektrická pevnost: Poskytuje velmi dobrou elektrickou izolaci i při vysokých teplotách.
• Různé nátěry: Silikonový povlak dodává ochranu před okolním prostředím; jiné povlaky mohou zvýšit odolnost proti oděru nebo chemikáliím.

Silikonová pryžová manžeta: Flexibilita a těsnění

Silikonová pryžová manžeta je lisována nebo vytlačována z vysoce čistých silikonových sloučenin. Jeho hlavní předností je mimořádná pružnost, vysoký stupeň elasticity a vynikající odolnost vůči ozónu, UV záření a široké škále chemikálií. Tvoří těsné, souvislé těsnění kolem svazků vodičů a nabízí vynikající ochranu proti vlhkosti, prachu a dalším nečistotám. Zatímco jeho maximální trvalá teplota (typicky kolem 200 °C / 392 °F) je nižší než u skleněných vláken, je více než dostačující pro mnoho aplikací a je ceněna pro svou snadnou instalaci a trvanlivou, pružnou povahu v dynamických nebo vibrujících prostředích.

Správná volba: Srovnávací analýza

Častým bodem zmatku v ochraně vodičů je rozlišení mezi různými kategoriemi výrobků. Jasné srovnání teplem smrštitelných hadiček a silikonových návleků zdůrazňuje dvě různé technologie s různými účely. Tepelně smrštitelné hadičky jsou obvykle vyrobeny z polyolefinu nebo jiných termoplastů. Instaluje se volně přes dráty a poté se zahřeje, což způsobí, že se radiálně (a někdy i podélně) smrští, aby vytvořilo těsné, konformní těsnění. Jeho primární funkce jsou utěsnění prostředí, odlehčení tahu a svazování. Zatímco některé speciální tepelně smrštitelné materiály mají dobré teplotní hodnocení, obecně nejsou určeny pro trvalé vystavení externím vysokým teplotám; zdroj tepla pro smršťování jej může poškodit. A tepelně odolná elektrická objímka jako silikon nebo sklolaminát je na druhé straně pasivní pouzdro nasunuté přes kabeláž. Jeho instalace nevyžaduje teplo a je speciálně navržena tak, aby *odolala* nepřetržitému vnějšímu teplu a působila jako tepelná bariéra. Volba závisí na primární hrozbě: pokud je potřeba těsnění a svazkování v mírném prostředí, je tepelné smrštění vynikající. Pokud je potřeba chránit před externím zdrojem tepla, je povinná speciální vysokoteplotní manžeta.

Normy a bezpečnost: Význam certifikací

V aplikacích kritických z hlediska bezpečnosti musí být tvrzení výrobku podložena nezávislým ověřením. Zde jsou certifikace od celosvětově uznávaných zkušebních laboratoří prvořadé. A UL certifikovaná tepelně odolná kabelová objímka byl přísně testován Underwriters Laboratories podle specifických bezpečnostních norem, jako je UL 224 pro extrudované izolační trubky, který hodnotí zpomalení hoření, dielektrickou pevnost a tepelnou stabilitu. Mezi další zásadní značky patří označení CE (označující shodu s evropskými zdravotními, bezpečnostními a ekologickými normami) a soulad se směrnicemi RoHS (Restriction of Hazardous Substances). Tyto certifikace nejsou pouhá loga; poskytují objektivní důkaz, že materiál bude fungovat podle očekávání za definovaných stresových podmínek. Pro inženýry a specialisty na nákup je specifikace certifikovaných komponent základní strategií zmírňování rizik. Zajišťuje soulad s předpisy pro konečný produkt, usnadňuje schvalování a, co je nejdůležitější, poskytuje důvěru v bezpečnost a spolehlivost systému ochrany vodičů. Při hodnocení a tepelně odolná elektrická objímka , ověření příslušných certifikací by mělo být nesmlouvavým krokem ve výběrovém procesu.

• UL certifikace: Ověřuje nehořlavost (např. test VW-1) a elektrické/tepelné vlastnosti pro severoamerický trh.
• Označení CE: Prokazuje shodu se směrnicemi EU, které jsou nezbytné pro produkty prodávané v Evropě.
• Testy specifické pro materiál: Hledejte certifikace související s konkrétní hrozbou, jako je odolnost vůči oleji (např. testy ponoření do oleje IRM 902) pro automobilové aplikace.
•

Aplikační zaměření: Automobilová a průmyslová řešení

Ochrana automobilových postrojů: Za motorovým prostorem

Hledání efektivity řešení drátěných objímek automobilového prostoru motoru přináší významné inovace. Moderní motorové prostory jsou přeplněné a horké, s teplotami snadno přesahujícími 150 °C v blízkosti výfukových dílů. Dráty musí být chráněny před tímto sálavým teplem, před otěrem o ostré panely karoserie a před kapalinami, jako je olej, brzdová kapalina a kyselina z baterie. Silikonem potažené sklolaminátové pouzdro je zde často ideálním kompromisem, který nabízí extrémní teplotní odolnost skelného vlákna s přidanou těsností vůči okolnímu prostředí a pružností silikonu. Správné pouzdro zabraňuje lámavosti izolace, únavě drátu a zkratům, které jsou hlavními příčinami elektrických poruch ve vozidlech. Také zjednodušuje montáž a zlepšuje profesionální vzhled a odolnost postroje.

Průmyslová odolnost: Zajištění nepřetržitého provozu

V těžkém průmyslu je v sázce spolehlivost vysokoteplotní elektrická ochrana vodiče jsou obrovské. Porucha může vést k zastavení výroby, bezpečnostním incidentům a obrovským nákladům na opravy. V ocelárně musí manžety chránit kabely před sálavým teplem z roztaveného kovu a občasným rozstřikem strusky. V chemických provozech musí odolávat korozivním výparům. Zde je robustnost materiálu objímky testována na hranici svých možností. Běžně se používají tlustostěnné manžety ze skleněných vláken s vysokou pevností v tahu, někdy se speciálními povlaky. Důraz je kladen na vytvoření obětavé, odolné bariéry, která zajistí, že řídicí a napájecí kabely budou nadále fungovat v nejdrsnějších podmínkách, které si lze představit, a ochrání jak personál, tak kapitálové vybavení.

FAQ

Jakou nejvyšší teplotu může žáruvzdorná manžeta zvládnout?

Maximální teplota se dramaticky liší podle materiálu. Standardní silikonové pryžové návleky obvykle zvládají trvalé teploty až do 200-230 °C (392-446 °F). Pro vyšší teploty jsou vyžadovány návleky na bázi skelných vláken. Nepotažené, s vysokou hustotou sklolaminátové žáruvzdorné pouzdro na dráty vydrží nepřetržitou expozici až do 540 °C (1000 °F) a špičkové expozice ještě vyšší. Pro extrémní aplikace přesahující 1000 °C se používají speciální materiály, jako jsou návleky z oxidu křemičitého nebo keramických vláken. Vždy si prostudujte datový list výrobce pro nepřetržité a přerušované teplotní hodnocení konkrétního produktu, abyste zajistili bezpečnou rezervu pro vaši aplikaci.

Mohu použít teplem smrštitelné hadičky na dráty, které se zahřívají?

Tato otázka je ústřední pro srovnání teplem smrštitelných hadiček a silikonových návleků . Záleží na *zdroji* tepla. Smršťování teplem je vynikající pro izolaci a těsnění drátů, které samy vedou proud a vytvářejí určité vnitřní teplo, protože jsou dimenzovány na určitou teplotu vodiče. Obecně však *není* vhodný k ochraně vodičů před *externími* zdroji vysoké teploty, jako je motor nebo výfuk. Vnější teplo může způsobit, že se tepelné smrštění zhorší, roztaví nebo ztratí své těsnicí vlastnosti. Pro externí tepelnou ochranu, vyhrazená, pasivně instalovaná tepelně odolná elektrická objímka vyrobeno ze silikonu nebo sklolaminátu je správnou volbou.

Jak si mohu vybrat mezi silikonovou a sklolaminátovou manžetou pro své auto?

pro řešení drátěných objímek automobilového prostoru motoru , výběr závisí na konkrétní lokalitě a hrozbě. Pro oblasti s nejvyšší teplotou (přímo na nebo v blízkosti výfukových sběračů, turbodmychadel), a tepelně odolná manžeta ze skleněných vláken , nejlépe potažený silikonem pro odolnost vůči tekutinám, je nejlepší a nejbezpečnější volbou díky svému vynikajícímu teplotnímu stropu. Pro oblasti se středním teplem, ale s vysokým vystavením tekutinám, palivům a potřebě flexibility (např. obecné vedení kabelů v blízkosti palivové lišty), nabízí pouzdro z čisté silikonové pryže vynikající chemickou odolnost a těsnění. Často se v rámci jednoho motorového prostoru používá kombinace obou typů, aby se optimálně vyrovnal výkon a náklady.

Proč je certifikace UL důležitá pro kabelovou objímku?

A UL certifikovaná tepelně odolná kabelová objímka poskytuje nezávisle ověřenou záruku bezpečnosti a výkonu. Značka UL znamená, že produkt byl testován podle přísných norem na zpomalení hoření (nebude snadno šířit oheň), elektrické izolační vlastnosti (nezpůsobí zkrat) a tepelnou odolnost (zachová si své vlastnosti při své jmenovité teplotě). To je zásadní pro splnění elektrických předpisů, pro získání pojištění a pro splnění kvalitativních a bezpečnostních norem požadovaných výrobci OEM v automobilovém, leteckém a průmyslovém průmyslu. Použití necertifikovaných objímek představuje neznámé riziko týkající se jejich chování při požáru nebo poruchovém stavu.
